一、用途与功能 :

本机器适用于各种压力测试，可设定坐标，机器自动位移测试，并记录测试值。 利用Windowa@视窗中文书面设定，所有资料皆可储存（试验条件、荷重-阻抗-行程曲线图、寿命曲线图、检查报表等等）。

本机器高精度马达传动，可提供高精度之(荷重-导通-行程)测定，及可得到完全准确之按键及开关曲线试验。

适用于多点笔记本触摸板按键荷重、行程、导通、曲线等功能、性能测试，实现产品高效高质量生产

设计要求:

1. 高速曲线仪测试功能，含导通电阻测试(0-3000m Ω)。

2. 采用一拖二方式，2个Z轴头独立测试；产品由员工放置、连线，

3. 产品由专门自动治具固定（客户自行制作，我司提供I/O接口）。

4. 扫码功能。

5. 测试数据上传服务器。

6. 该工位由一台设备独立完成，产品升级换代无瓶颈。

7. 软件补偿功能：单个测试项目之荷重-行程倍率&数值补偿；

二、主要规格参数：

1、测定最大荷重：5000gf

2、最小解析度：0.01gf

3、Z轴测定行程：80mm

4、Z轴显示行程：0.01mm

5、测定速度范围：0～300mm/min

6、X轴移动行程：500 mm

7、Y轴移动行程：300 mm

8、机台传动机构：滚珠丝杆

9、机台驱动：驱动马达

10、机台尺寸：800*600*995(W*D*H) mm

11、机台重量：130kg

12、电   源： 220V

三、功能参数：

1、可任意输入X、Y 、Z三轴坐标，机台自动移动位置测试；.

2、可输入最大测试行程及荷重，电脑自动控制及测试；

3、可设定荷重、当荷重值到达时，机器可作暂停；

4、可设定行程、当行程值到达时，机器可作暂停；

5、可直接测试并绘制每个行程点（0.01mm）与荷重之图形；

6、每一测量图形皆可由十字游标追踪轨迹，判别对应之荷重及行程值，最小解析0.01mm；

7、测试项目可输入上、下限规格值，测定结果可自动判定OK或NG；

8、一个配方可测试8种不同规格的荷重，高低按键都可以：

9、已知行程可测试对应的荷重或者电阻，或已知荷重测对应的行程或电阻：

10、可列印及储存图形（荷重-行程曲线图、寿命曲线图、检查报表）；

11、测试资料储存与硬盘（每一笔资料皆可储存，不限次数）；

12、测试条件皆由电脑设定（含测试荷重、行程、速度、次数、暂停时间等）；

13、检验报表抬头内容可随时修改（中英文）皆可；

14、检验报表可传档至Excel、Word 、PDF做编辑或通过网路直接输出；

15、AutoCAD图档可自动导入产品坐标功能，大大的提升工作效率！

16、在测试荷重及行程的同时，可以测试阻抗电阻功能；

四、软件界面：

五、治具示意图：（选配）

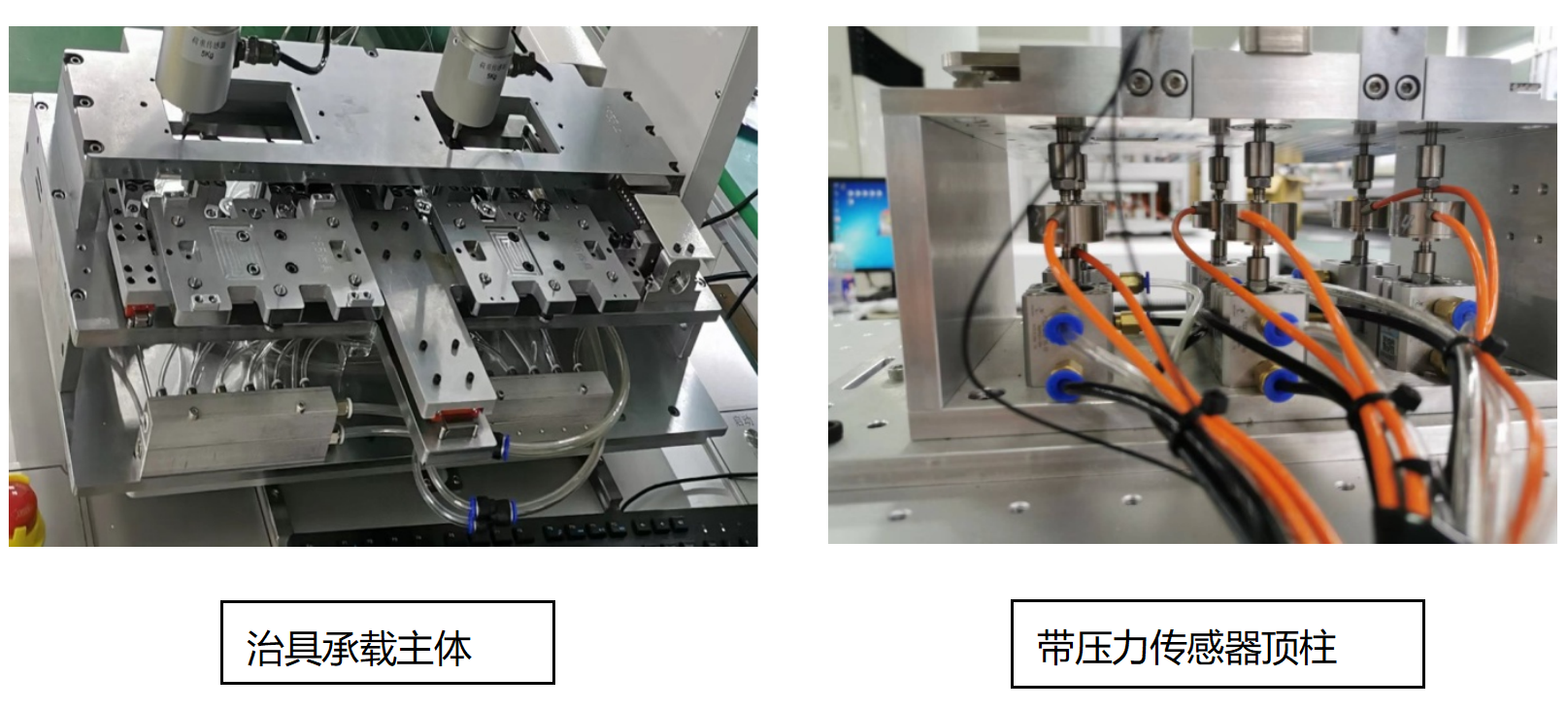

八、治具组成：

    承载主体+PLC控制箱+顶柱力值显示屏

    一对一定制承载治具，通过气阀控制特定数量顶柱对产品各部位进行固定，每支顶柱压力皆可通过压力传感器进行反馈，并进行手动调节，以确保产品各处受力均匀。

九、电脑配置：

     Windows10 64位操作系统：

     8GB运行内存：

     15型CPU:

     1T硬盘存：
