一、 仪器用途：

本机器适用于各种产品之相关扭力测试。 NB转轴、手机（单体转轴扭力、成品扭转寿命试验）、LCD Monitor脚座、旋转开关之扭力测试及扭力寿命试验。搭配Windows中文视窗画面设定操作简单。。

二、详细参数

三、1.机器特点

*机台采伺服马达驱动，提供高精度之扭力测试。

*测试条件皆由电脑画面设定，并可储存。

*可直接测试每个角度之扭力值变化（扭力-角度曲线变化图）。

*同时显示扭力-角度曲线图及扭力衰减寿命曲线图。

*可储存及列印图形（扭力-角度曲线图及扭力衰减寿命曲线图、检验报表）。

*检验报表自动列印，并可转档输出或透过网络直接输出。

*可输入测试上下限值，超出规格机器会自动停止。

*可设定扭力值：正扭力、反扭力、正扭力+反扭力。

*测试走行方向：正转去程、正转去程+回程。反转去程、反转去程+回程。正转去程+反转程+正转回程。

   2. 扭力角度曲线图：

*可直接记录每个角度之扭力值变化。（X轴代表角度、Y轴代表扭力）

*每一量测图形皆可由十字游标追踪轨迹，判读对应之扭力及角度值，最小精度0.1度。

*曲线由电脑自动储存、可随时放大缩小、一张纸可任意指定放置N个曲线图。

*卷轴式曲线图显示、可任意浏览曲线图。

   3.寿命曲线图：

*报表抬头内容可自由设定。

*报表上可显示每条曲线之最大值、最小值、平均值。

*报表上可显示测试上、下限之规格线。

*可设定同时显示多组寿命曲线图。

  4.实验条件设定操作简单：

*中文视窗画面设定操作简单。

*测试条件皆由电脑画面设定，并可储存。

*由下拉式选单勾选设定或直接输入数据。（含测定力量种类、测定走行方向、荷重测定范围、角度测定范围、行程原点位置、行程原点检出、测定速度、测定次数、暂停时间、每次等候位置）

*测定项目及规格设定：上下限规格值、测试结果可自动判定OK或NG。

六、

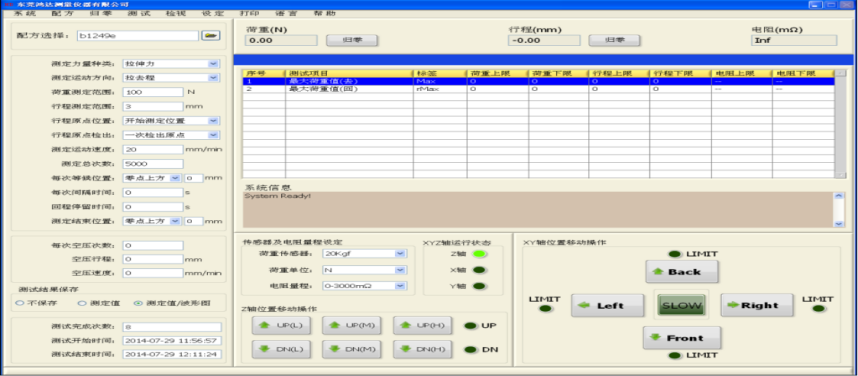

    1.配方界面：

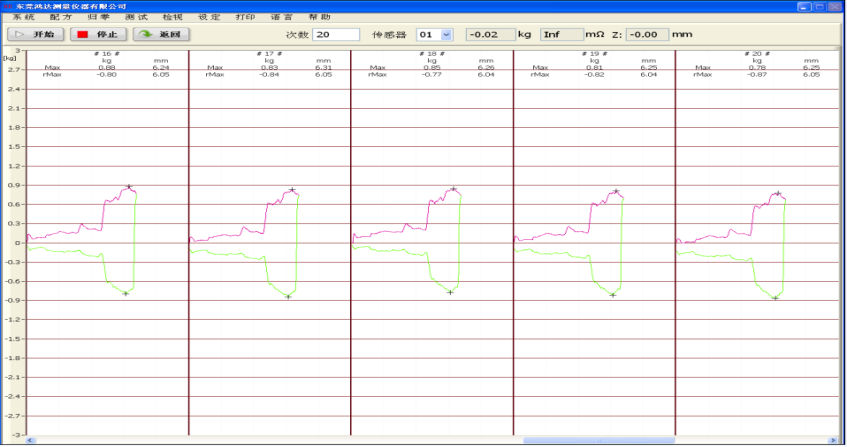

2.测试界面：                         

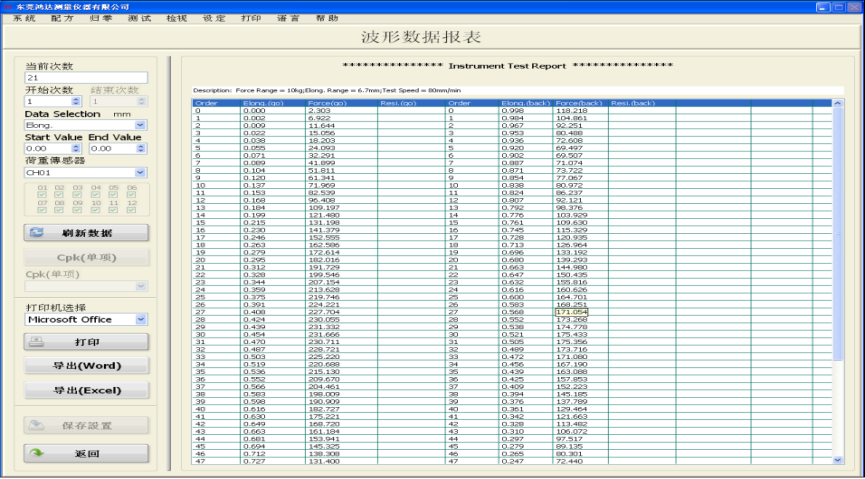

    3.数据导出界面：
