一、仪器功能
多功能探针荷重寿命一体机主要适用于各种探针之(荷重-电阻-行程-寿命)的测试仪器，本机器高精度马达传动，可提供高精度之(荷重-电阻-行程)测定，及可得到完全准确之探针曲线试验。
当测试探针[荷重-电阻-行程]时，利用Windows中文视窗书面设定，操作简单方便，且所有资料皆可储存（试验条件、荷重曲线图、测试结果、检查报表等等），X,Y平台可自动移动。
    当测试探针[荷重-寿命]时，以触膜屏为终端控制平台，依PLC进行编程设计并搭配高精度电机进行垂直上升、下降运动；可实现高速度、高精度下各探针产品的[荷重-寿命]测试。

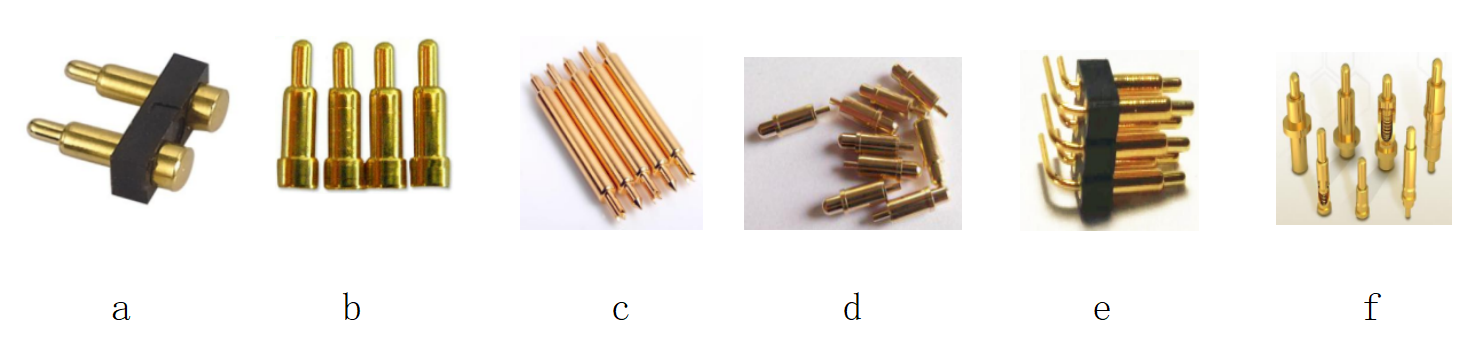

二、测试产品：
a  充电座探针
b  弹簧针
c  双头探针
d  天线针
e  探针式连接器
f  探针


三、规格参数：
•X轴最大移动行程：  200mm
•Y轴最大移动行程：  100mm
•Z1#轴最大移动行程 ：100mm
•Z2#轴最大移动行程： 100mm
•Z1#测试速度 ： 0~300mm/min
•Z2#测试速度 ： 0~1000mm/min
•X轴测试速度 ：0~200mm/S
•Y轴测试速度 ：0~200mm/S
•荷重传感器  ： 2kg
•寿命传感器  ： 10kg
•荷重精度：0.2%F.S
•荷重解析度 ：0.01g
•最小显示行程：0.001mm
•阻抗范围：0-3000 mΩ
•阻抗解析度：0.1 mΩ
•测试平台规格：100*120mm
•设备尺寸：W800*D550*H700mm
•设备净重:50kg
•使用电源: AC220V
•探针寿命测试速度： 1-1000mm/min可调

四、测试功能：
•测试条件皆可由电脑设定，并可储存。由下拉式选单勾选设定、或直接输入数据。（含试验类别、测定运动方向、荷重测定范围、行程测定范围、行程原点位置、行程原点检出、测定速度、测定总次数、暂停时间、每次等候位置、空压次数）。
•Peak Force Return、Force、Distance及Click率等皆可直接在图上显示数值,不须人工计算；
•量测曲线图由电脑记忆，可随时放大、缩小，一张A4纸可任意指定放置N个曲线图；
•测试项目可输入上、下限规格值，测定结果可自动判定OK或NG；
•可输入最大测定行程及储存荷重-行程曲线图、检查报表不需要方格纸，一般A4纸即可；
•测试资料储存于硬碟（每一笔资料皆可储存，不限次数）；
•检验报表抬头内容可随时修改（中英文皆可）；
•检验报表可自动产生，不需再作输入；
•检验报表可转换为Excel、Word、PDF等文书报表格式；
•在测试荷重-位移的同时，可以测试动态电阻功能（0-3000 mΩ）；
•在测试探针寿命的同时，可以显示当前的实时荷重；
•寿命测试与【荷重-电阻-行程】测试可以自行切换：试验机按设定的间隔次数，完成寿命次数后会自行进行【荷重-电阻-行程】测试，并记录测试的数据；测试数据完毕就又切换到打击寿命模式测试，循环往复测试到设定次数完毕。
五、特点：
•仪器超载保护；
•紧急停机装置、上下行程限定装置；
•软件设定参数最大值限定上限保护

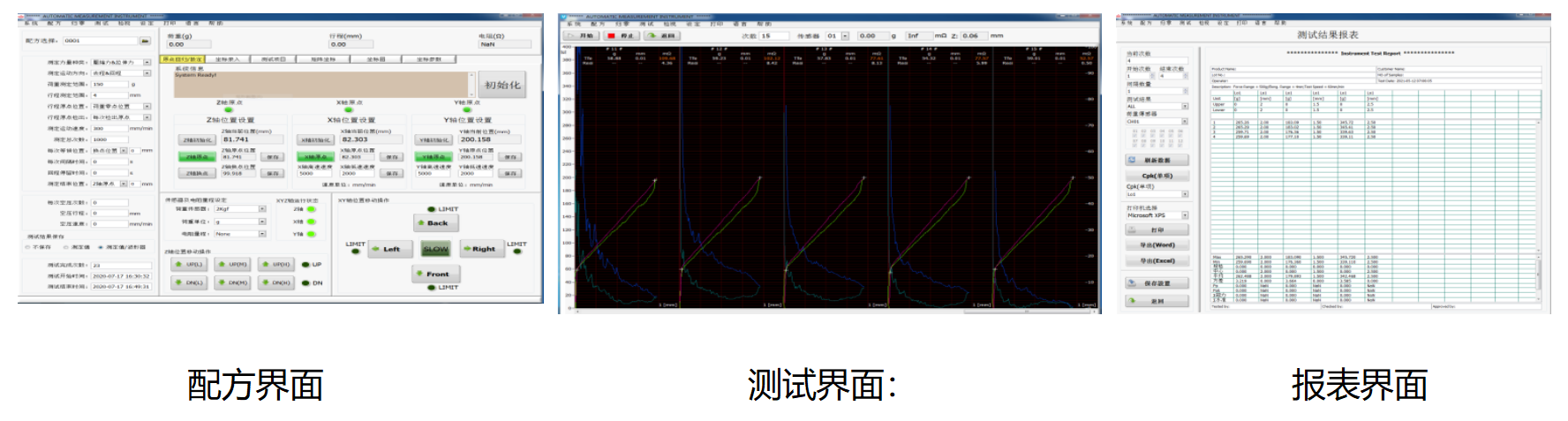

六、软件界面：
