型号：XHD-5102HW
一.设备功能描述
     本机适用于计算机键盘、Notebook、按键开关、计算器键盘、导电橡胶按键、金属弹片按键（俗称锅仔）或同类型按键置于高低温环境箱内的打击寿命老化试验，采用先进的PLC触膜屏控制键盘按键寿命试验全过程。同时适用于硅橡胶类按键作疲劳测试；具有速度可调，次数任意设定及同时测试数个产品（每个产品均可多点测试），到达次数或停电停机后保持数据;恢复来电后可依据之前数据继续运行。每个测头可以设定不同压力及不同高度。

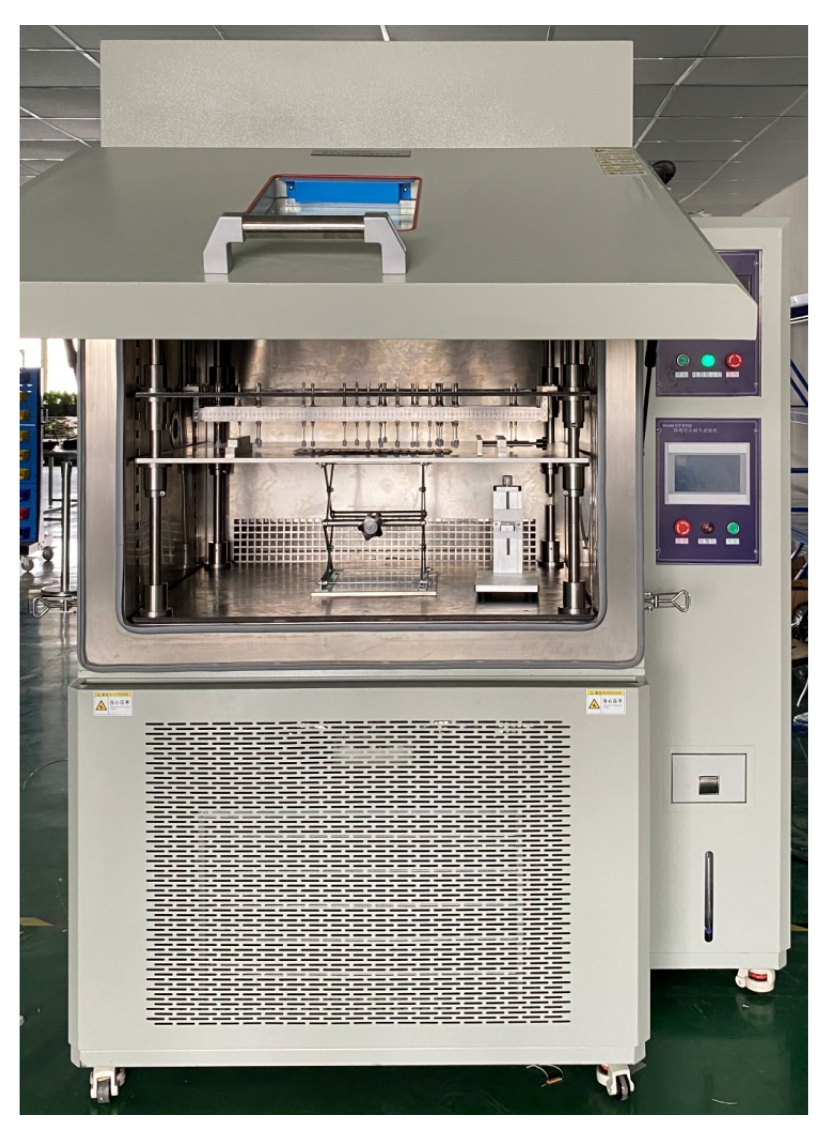

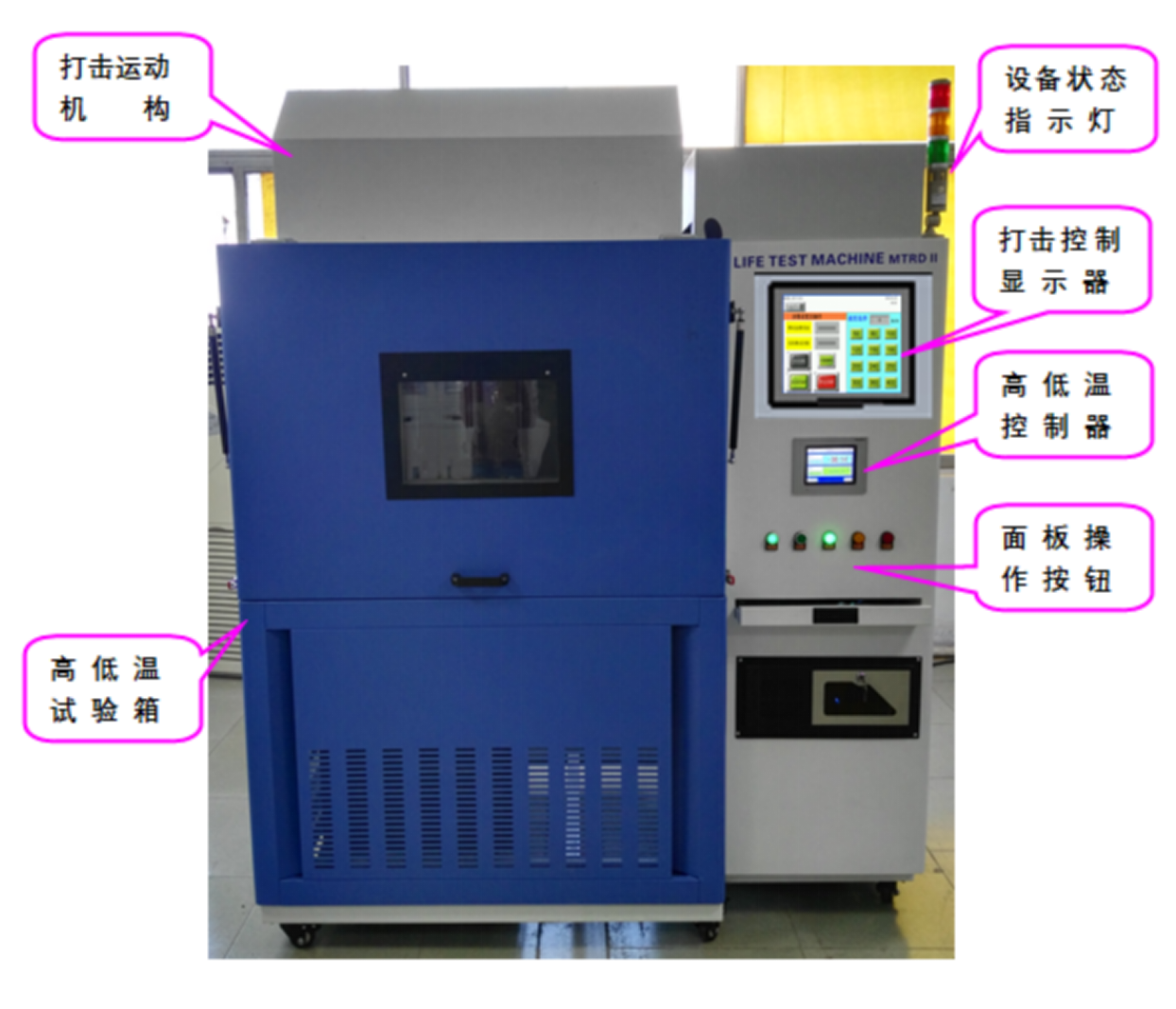

二.设备外形


图片仅供参考依实物为准


三.设备参数描述
   温湿度单元


温度测试范围：-40-150度
最小温度显示：0.1度
温度控制精度：±1℃
湿度测试范围：20%RH-98%RH
最小温度显示：0.1%RH
湿度控制精度：±2%RH
温湿度分布均度：±2℃ /±3%RH
温湿度稳定度：±0.5℃ /±2.5%RH
升温速率范围：RT（20℃）~150℃约60分钟---(空载升温3℃/min)
降温速率范围：RT（20℃）~ -40℃约90分钟--(空载升温1-2℃/min)

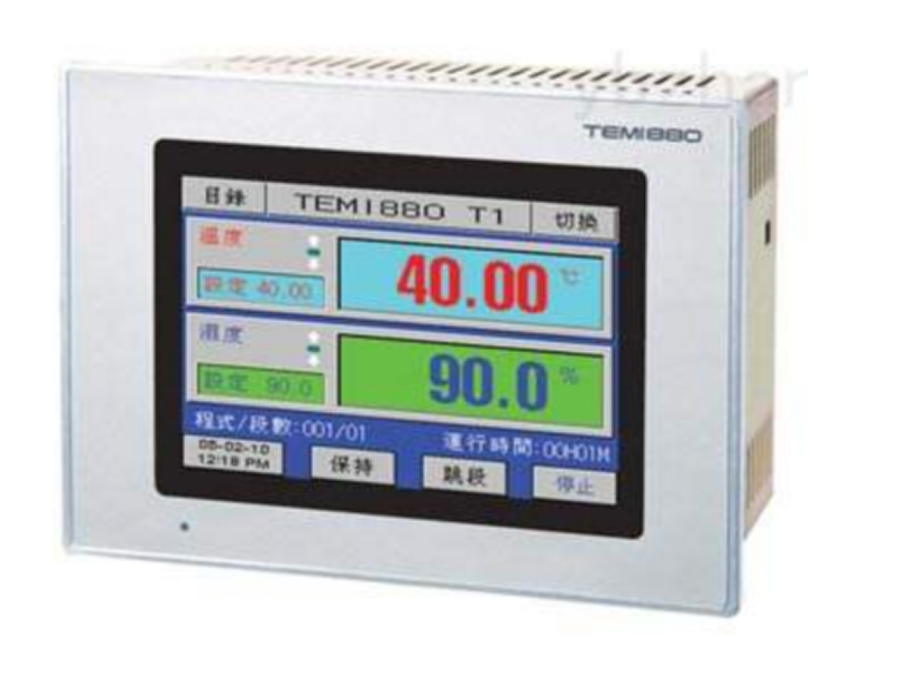

温湿度设定(SV)与实际(PV)值直接显示
运转累计时间功能
可使用的程序量:最大100组；1000段
程序最多可设定９９９次循环
具有预约启动和日期时间调整功能
可程序或定值温湿测试
断电模式可选择“冷起”、“热起”、“停止”
实时显示当前程序组编号、段数、运行时间、剩余时间、累计运行时间及循环次数。

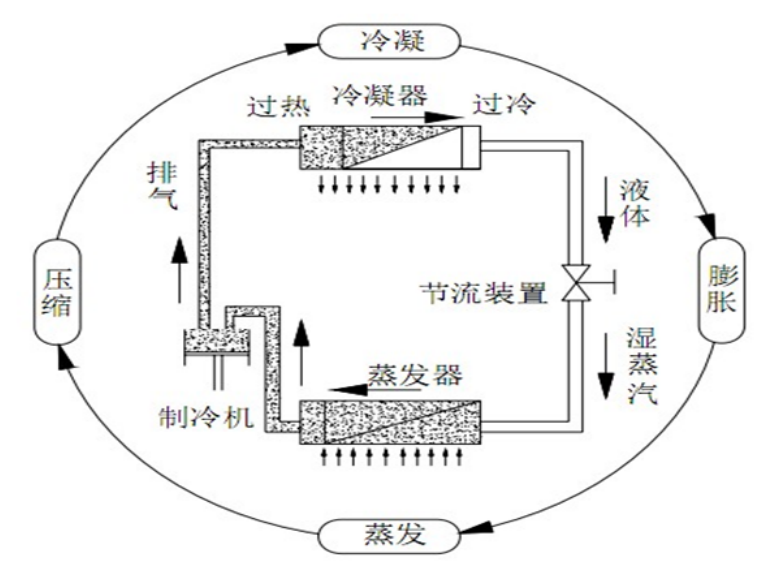

制冷及加热系统





打击单元


打击测试次数：1-99999999任意可设置
打击测试速度：400次/分钟 MAX
打击测试力量：100-500g
打击最大行程：10mm（固定）
测头高低可调：15mm
测试有效距离：X10 mm;Y12mm
工件高低调整范围：100mm
测试工位:可2PCS键盘同时测试

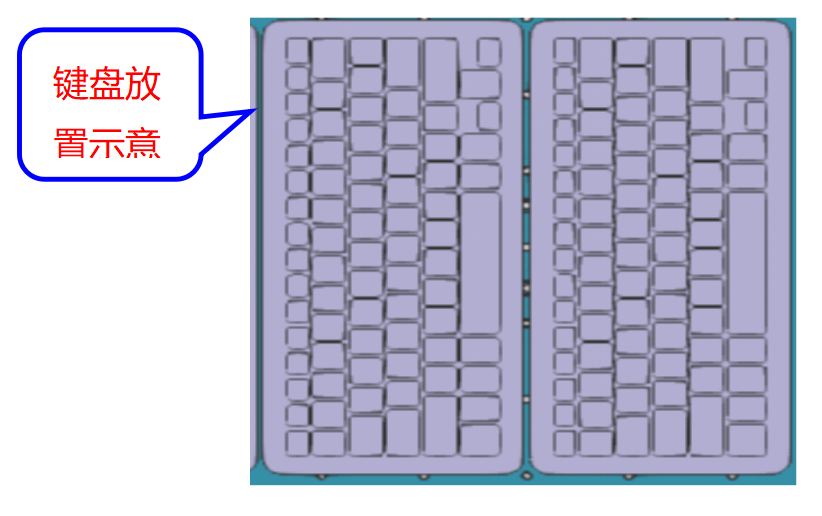

产品摆放方式: 横向或纵向(客户采购时需指定)
内部材质：SUS#304不锈钢
工作电源单相：AC220V/50HZ


四.设备特点:
高低温控制与打击寿命控制为独立方式。
箱门: 单片门，单窗口，上扬式打开。
外部材质：高级耐磨烤漆涂装
保温材质：高密度硬质Polyurethane 发泡保温
控制方式：采智能型PID+SSR/SCR正逆双向同步输出, 内含先进斜率控制逻辑。

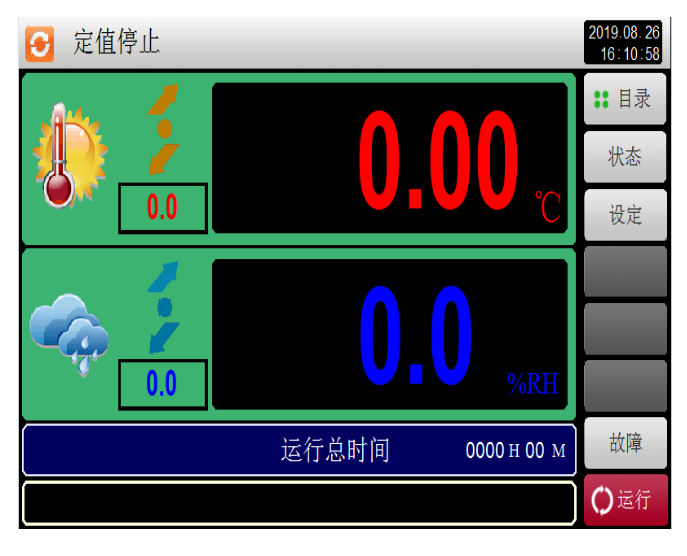

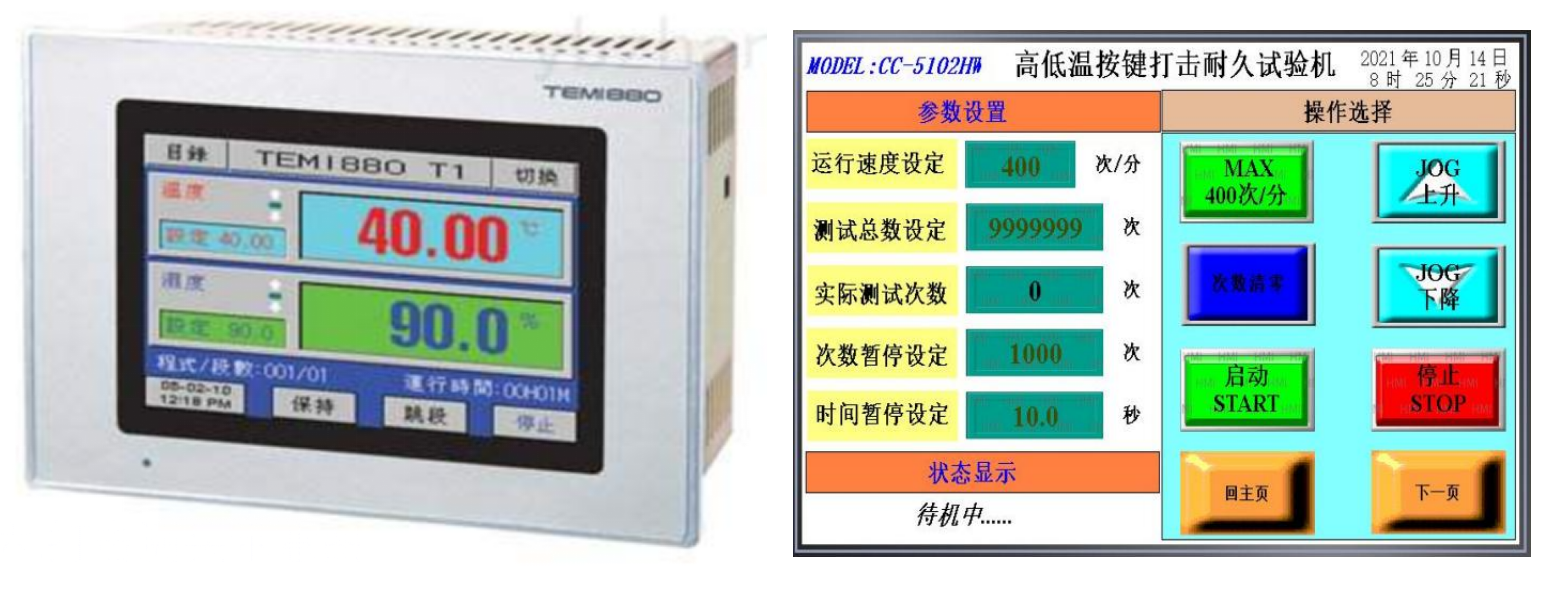

五.软件界面

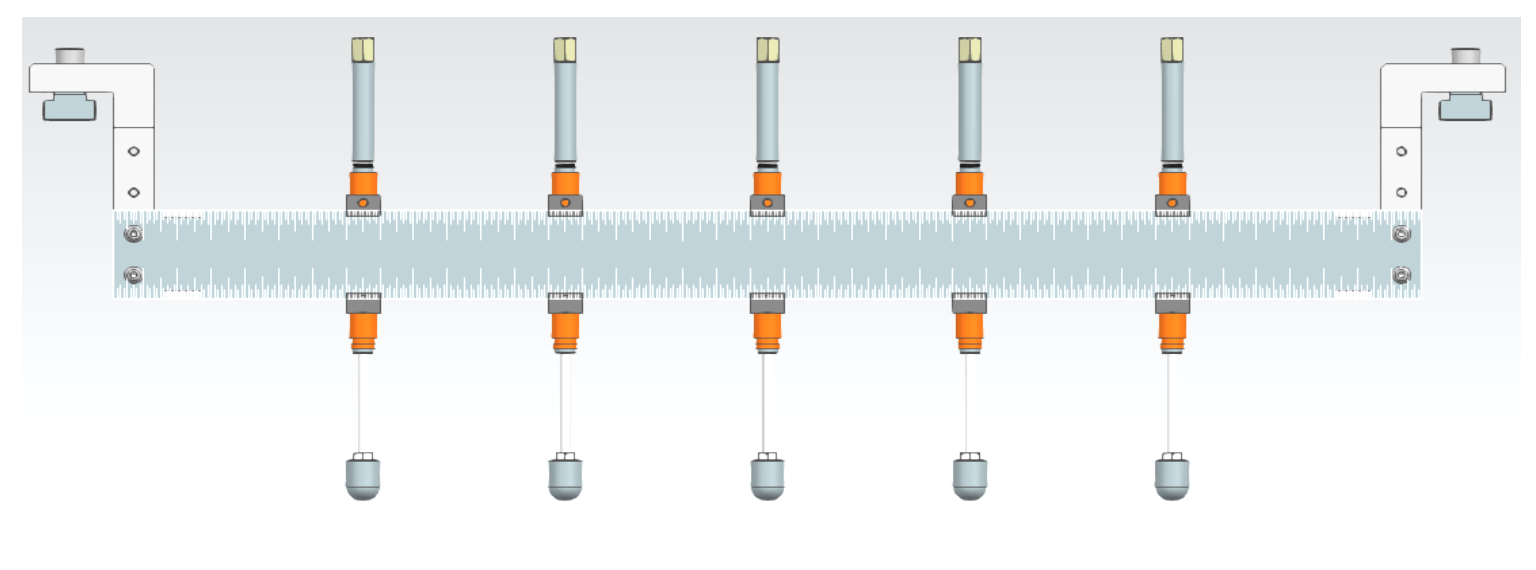

六.打击测头示意图




7设备保护单元
程序设定错误报警
漏电保护
缺水保护
超温保护器
过零点闸流体功率控制器
空焚防止保护器
欠相逆相保护开关
压缩机高压保护开关
压缩机过热保护开关
压缩机过电流保护开关
无熔丝开关；陶磁快速保险丝
线路保险丝及全护套式端子
蜂鸣器
8.使用环境条件
可容许使用温度范围0~35℃
性能保证范围：5~35℃
相对湿度：不大于85%
大气压：86～106Kpa
周围无强烈振动
无阳光直接照射或其他热源直接照射
加湿用水供水条件：电阻率不低于500MΩ/M的纯净水
预装容量：7.5KW
工作电源AC380V 50HZ

9.随机配置
高低箱试验主机------------------------------------------1台
控制系统：高低温控制系统--------------------------------1套
              打击耐久寿命系统------------------------------1套
打击测头------------------------------------------------40支
打击测头固定杆------------------------------------------12根
大型万用夹具--------------------------------------------1付

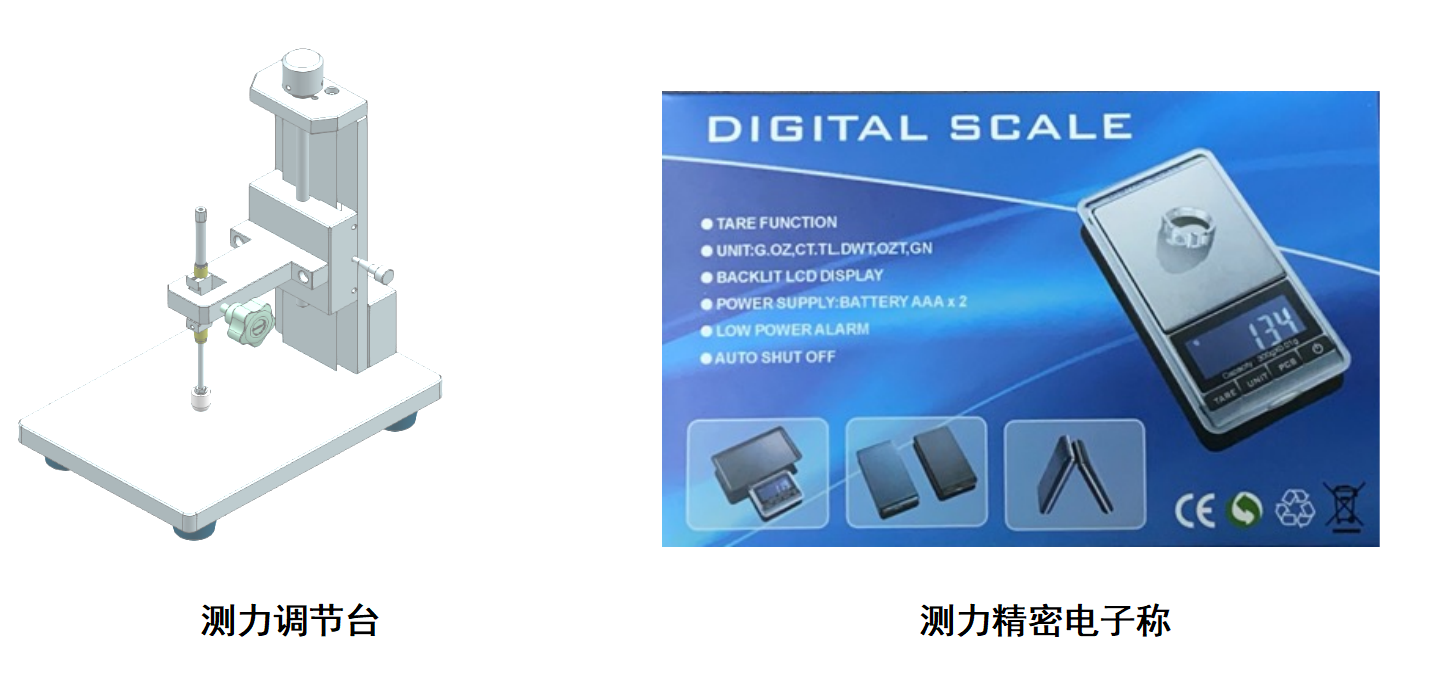

测力调试台----------------------------------------------1台
精密测力电子称------------------------------------------1PCS
10.随机资料
合格证、保修卡；
说明书：操作方法、注意事项、出货基本配件、维修保养事项。
11交货说明
供方送货上门，供方负责运费，.
需方提供设备所需电源；
供方负责安装调试操作介绍，直到需方员工独立操作为止；
保修期一年，自安装验收之日起计。
