一、用途：

        本机器适用于各种键盘单双边勾拉，角度勾拉测试，并能导出图形及文字报表。

在全自动曲线试验机的基础上进行优化改造，在Z轴上增加一整套夹爪精密机构，能完美实现对键帽的拉拔，以及边角勾拔测试。

※ 最大承载测试重量---------20Kgf（10、20、50kgf可选）

※ Z轴显示行程-------------0.01mm

※ 最小显示荷重------------0.01gf

※ 测试速度范围------------10~300mm/min

※ X轴移动行程-------------500mm

※ Y轴移动行程-------------300mm

※ Z轴移动行程-------------60mm

※ 机台尺寸----------------910mm*850mm*1580mm (W*D*H)

※ 机台重量----------------120kgf

※ 机台电源----------------AC220V

※ 控制系统重量------------20Kgf

※ 输入控制-------------LCD显示屏控制、行程、速度、次数可调节；

※ 夹具------------------拉边钩子一套两只、拉角钩子治具一副；

三、仪器特点及功能：

1. 具备曲线试验机软件必备功能：

  拉力机专用软件，是在我司自主研发软件基础上进行优化编写的，具备全自动三轴曲线仪器必需功能

2.多功能集合：

  三合一功能，拉双边、拉单边、拉角，皆可在一台设备上完成。

3. 夹具可拆卸替换：

  拉力机Z轴夹头可拆卸设计，方便测试所需

4. 软件更加强大：

  此软件集曲线、拉边、拉角三种功能于一体，可按需切换，导入CAD后可显示键位矩阵图，

  并能直接在图形上选取和输入命令。

5. 键帽吸取功能：

  外加一强力吸尘器，能吸取拔落之键帽，此功能可手动关闭开启

6. 导出数据更人性化：

  导出数据新增一项键盘力值，可导出键盘矩阵图，并在相对应的键位显示测试荷重数据，

         导出报表格式也更适合客户要求.

六：软件界面

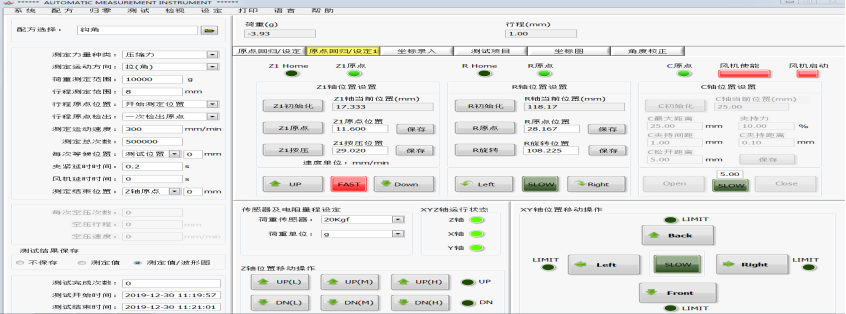

       配方界面：

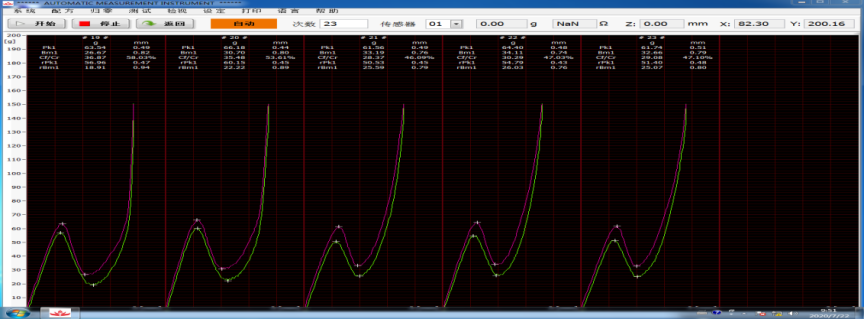

       测试界面：

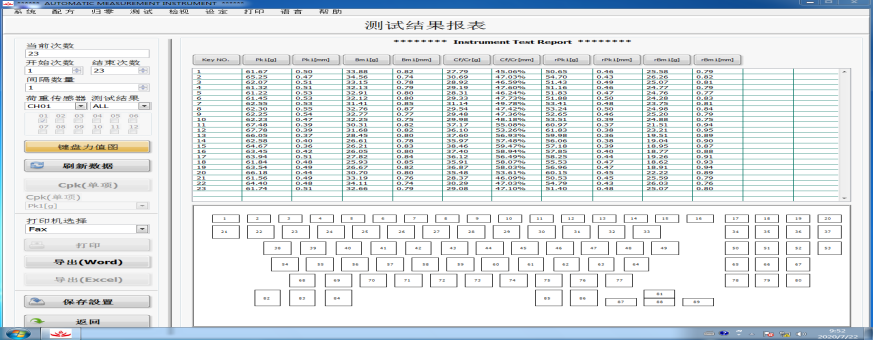

       报表界面：
