一、技术参数

一、基本功能：

●绝对/相对/工作坐标转换   ●公/英制转换

●度/度分秒转换            ●点/点群 

●两点/多点求线     ●三点/多点求圆及弧    ●两点间的距离 

●两线间的平均距离        ●点线间的距离 

●两圆心距离             ●圆线距离 

●两线间的夹角及交点

二、特殊功能

1.量测工件无需调节摆正，软件提供座标平移、旋转、摆正。

2.直接在影像及几何区标注/移动尺寸。直线修剪、延伸伸功能。

3.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。

4.调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。

5.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

6.三维测量功能：圆、平面、圆柱、圆锥、球。

7.量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

8.测量数据化输出，转成EXCEL (.xls)。

9.SPC功能，直接输出管制图、制程能力指数，转换成EXCEL

10.机械图形直接输出.dxf格式，与AutoCAD、Pro/e等其它软件无缝联接。

11.可转入.DXF格式文件，与工件实物或测量图形进行比对。

12.提供平面内直线度、圆度、角度分析，进行有效之品质检验

13.机台精度补偿，提高量测精度。

3D影像测量软件界面简洁、操作直观、上手容易、功能强大，使用户可以快速高效的完成测量任务。

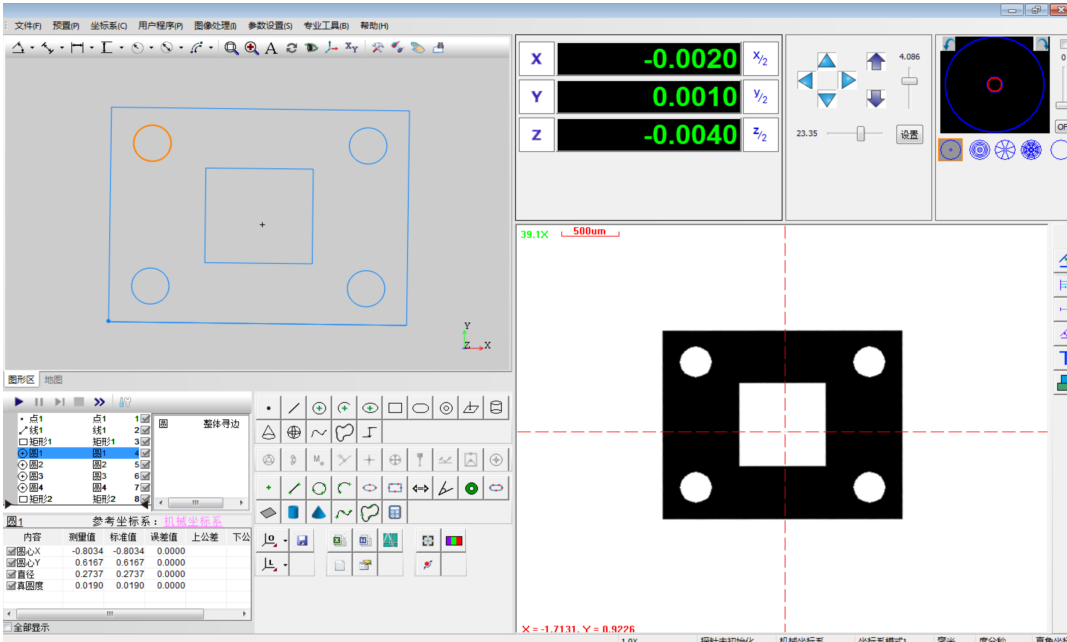

一、 简洁友好的界面。

将主要及常用的功能以按钮形式放在主界面，易于熟悉掌握，用户只要简单的点击和拖拽鼠标即可完成几乎所有的测量动作。

二、强大的几何测量功能

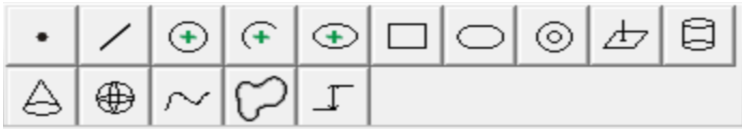

1.软件提供完整的几何测量功能

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。

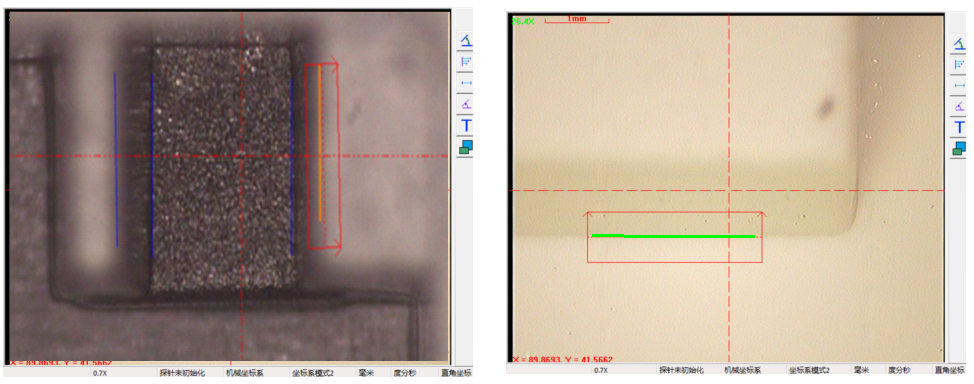

2.软件具备强大的寻边功能

能够抓取很弱的边缘，可任意设定寻边方向，避免寻边错误，灵活设置寻边参数，去除杂点及毛边的影响。

3.自动对焦功能及对焦点测量功能

由软件自动判定对焦是否最清晰，此功能也可用来测量高度及平面度。

三、方便快捷的应对复杂形状工件及大批量工件测量

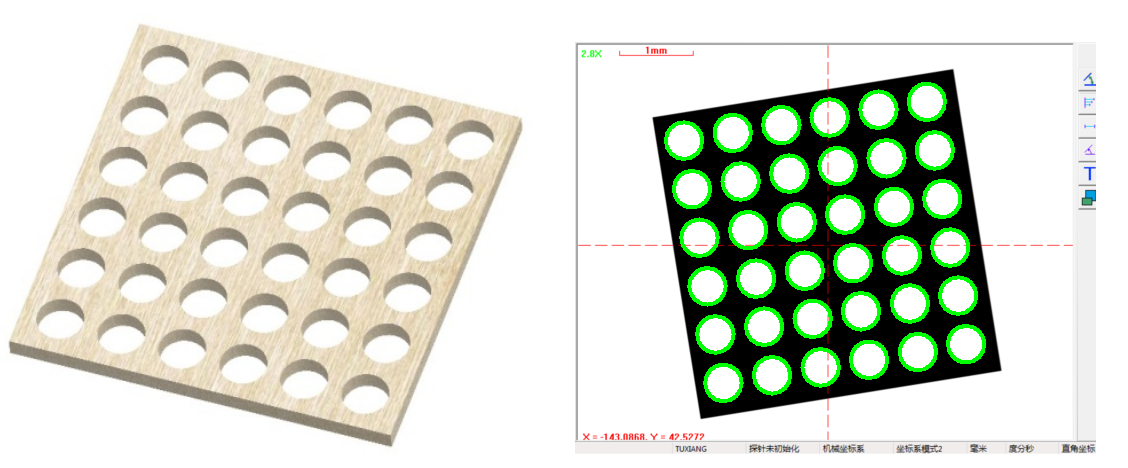

1.元素的平移阵列测量

对于等距排列的特征元素，只需要人为测量一个元素，即可通过平移阵列功能自动完成所有元素的测量，非常方便的测量阵列特征。

二、培训安装

免费培训,免费安装

三、随机标配

1.测量软件                   1套

2.软件加密锁                 1只

3.影像采集卡                 1张

4.数据采集卡                 1张

5.电源线                     1根

6.视频线                     1根

7.标准校正片                 1片

8.使用手册（电子版）         1份
