技术参数：
●机台行程(X,Y,Z) ：400 mm×300mm×200mm
●分辨率：0.001mm
●X、Y轴线性精度：±( 3+L/200 )μm
●承载重量：30 kg
●工件限高：170mm
●镜头：全自动变倍镜头(迈特)
●CCD：SONY1/3芯片高清彩色摄像机
●影像放大倍率：30-160×
●传动方式：台瑞定制影像仪专用伺服电机（X轴400W、Y轴400W、Z轴400W）+台湾上银精密级直线导轨+台湾TBI静音滚珠丝杆+台瑞定制全自动影像测量仪专用控制系统
●光 栅 尺：封闭式光栅尺（新天）
●操作方式：鼠标拖运、程序控制
●机台基座、Z轴立柱、运动工作台：高精度花岗岩
●量测软件：光学视觉量测软件CNC2.5D
●数据输出：测量数据Excel(xls)
●物件放大摄像图形(jpg)、二维图形AutoCAD(dxf)
●SPC分析，数据Excel(xls格式)
●数据导入：二维图形AutoCAD(dxf))
●电源：AC 220±5V、50Hz
●使用环境：温度 20±3 ℃，湿度35%-65%

量测软件 主要功能简介
一、基本功能：
●绝对/相对/工作坐标转换●公/英制转换
●度/度分秒转换 ●点/点群 
●两点/多点求线         ●三点/多点求圆及弧 
●两点间的距离         ●两线间的平均距离
●点线间的距离         ●两圆心距离
●圆线距离             ●两线间的夹角及交点
二、特殊功能
1.量测工件无需调节摆正，软件提供座标平移、旋转、摆正。
2.直接在影像及几何区标注/移动尺寸。直线修剪、延伸伸功能。
3.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
4.调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
5.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
6.三维测量功能：圆、平面、圆柱、圆锥、球。
7.量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
8.测量数据化输出，转成EXCEL (.xls)。
9.SPC功能，直接输出管制图、制程能力指数，转换成EXCEL
10.机械图形直接输出.dxf格式，与AutoCAD、Pro/e等其它软件无缝联接。
11.可转入.DXF格式文件，与工件实物或测量图形进行比对。
12.提供平面内直线度、圆度、角度分析，进行有效之品质检验
13.机台精度补偿，提高量测精度。


标准配置：
●主机
机台（CNC432）        1台
●电脑
主机      DELL或同档次    1台
显示器    DELL或同档次    1台
键盘                       1只
鼠标                       1只
●配件
校正片              1片
软件锁              1只
安装光盘           1片


软件功能介绍
3D影像测量软件界面简洁、操作直观、上手容易、功能强大，使用户可以快速高效的完成测量任务。

一、 简洁友好的界面。

将主要及常用的功能以按钮形式放在主界面，易于熟悉掌握，用户只要简单的点击和拖拽鼠标即可完成几乎所有的测量动作。





二、强大的几何测量功能

1.软件提供完整的几何测量功能

可对点、线、圆弧、圆、矩形、椭圆、键槽(腰型特征)、开曲线、闭曲线、平面、圆柱、圆锥、球等几何元素进行测量。当Z轴增加测头或激光位移传感器等设备后还可对3D图形元素如圆柱、圆锥、圆球、以及三维空间内的面进行测量。根据元素的实际特征，每种元素可采用多种不同的方法测量。寻边结束即可直接获取出元素的坐标值、长度、面积、体积等数据。

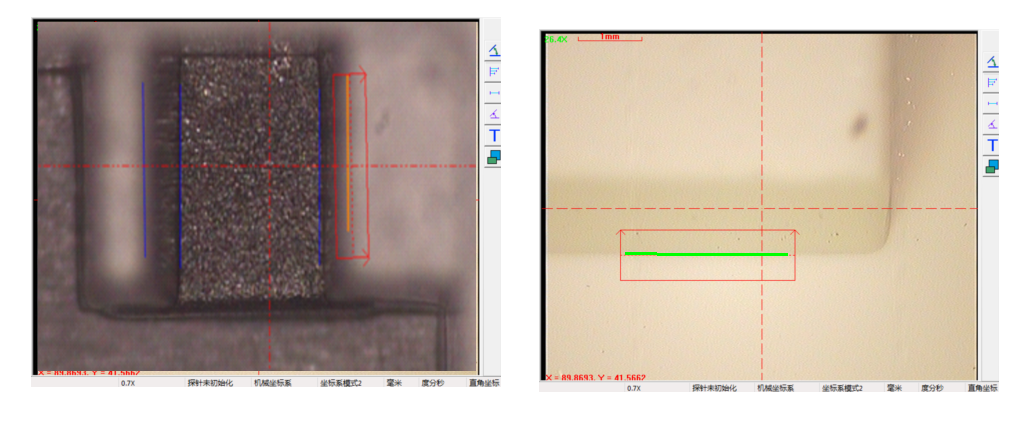

2.软件具备强大的寻边功能

能够抓取很弱的边缘，可任意设定寻边方向，避免寻边错误，灵活设置寻边参数，去除杂点及毛边的影响。



3.自动对焦功能及对焦点测量功能

由软件自动判定对焦是否最清晰，此功能也可用来测量高度及平面度。

三、方便快捷的应对复杂形状工件及大批量工件测量

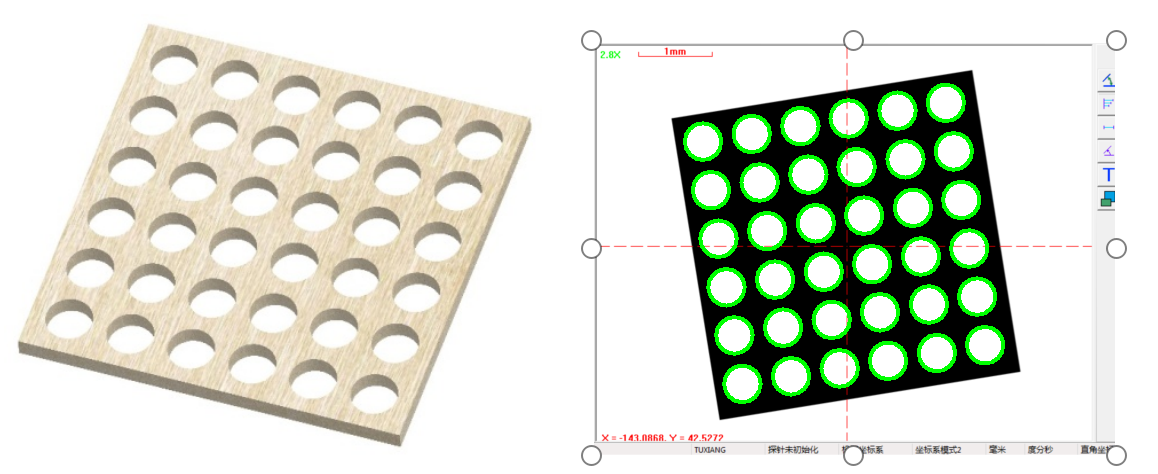

1.元素的平移阵列测量

对于等距排列的特征元素，只需要人为测量一个元素，即可通过平移阵列功能自动完成所有元素的测量，非常方便的测量阵列特征。

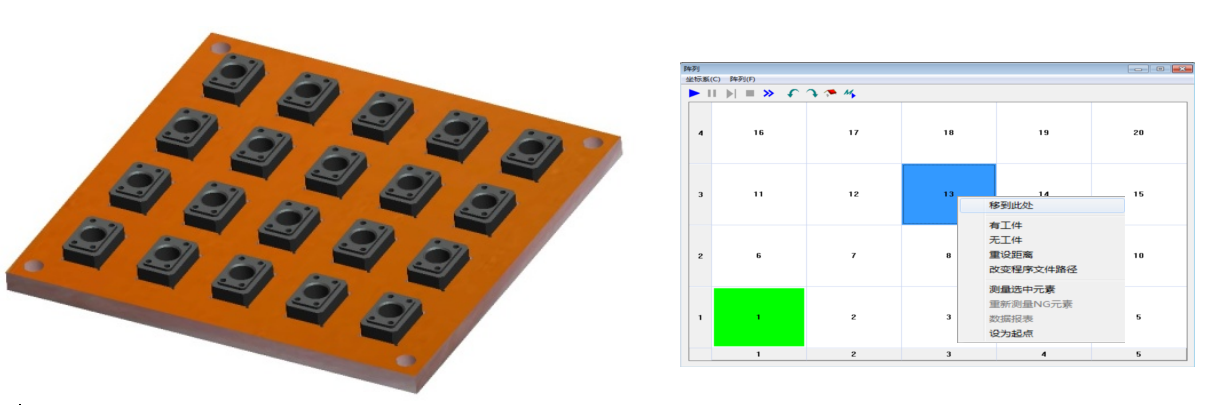

2.工件的阵列及阵列宏测量

当测量大批量工件时，只需人为测量一个工件，即可通过工件阵列及阵列宏功能自动完成所有工件的测量。无论单个夹具或者多个夹具都能同时应对。大大节省了时间和提高测量效率。

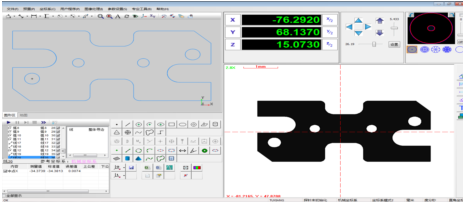

3.导入CAD图形功能测量

可以直接用CAD软件绘制尺寸图，导入软件后即可实现自动测量，无需采点寻边。非常方便对形状复杂或不规则图形进行坐标测量和轮廓对比测量。

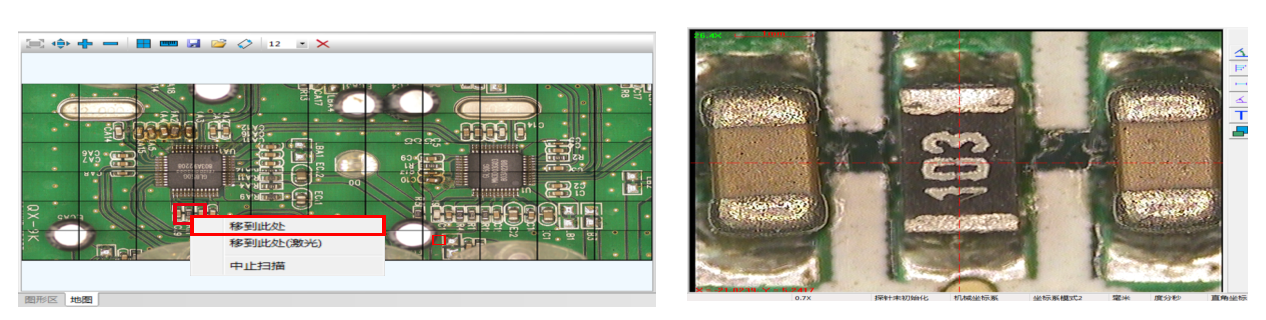

5.地图导航功能快捷的定位局部特征

可用软件功能控制机台将工件整体扫描拼合成为一张图片，甚至直接导入拍照获得的工件图片，并以该图片像素点为单位

来精确定位工件。此功能使机台迅速自动定位到任意细微的局部位置，特别适用于大尺寸工件定位和具有大量类似特征的工件精确定位。

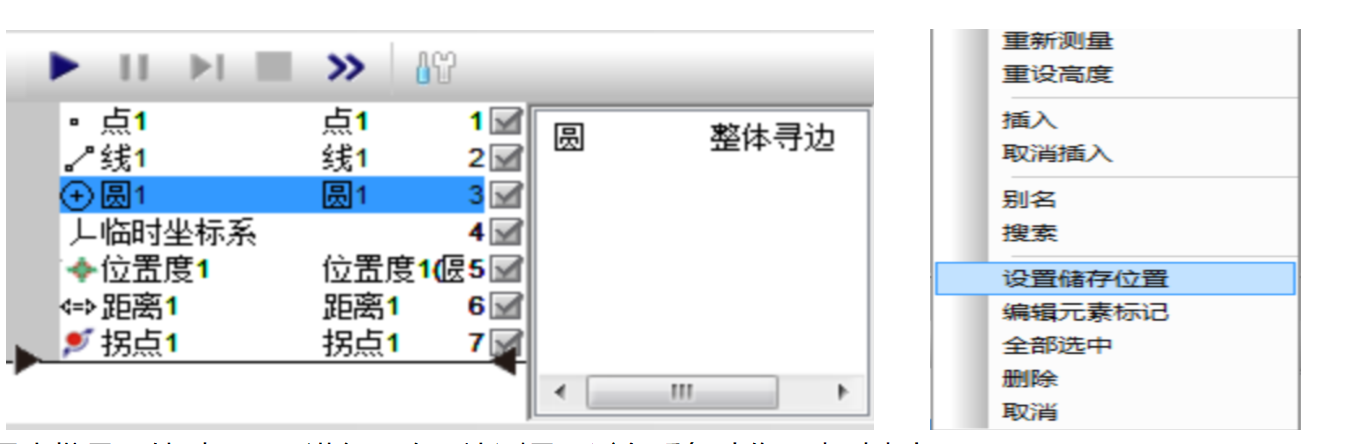

四、灵活的用户程序

1.软件根据用户测量步骤顺序自动编制用户程序。并控制程序的运行停止等。

2.可以对用户程序及每一个步骤进行编辑、排序、插入、删除等操作，适应各种复杂多变的测量步骤。

3.测量大批量工件时，只需进行一次寻边测量，避免重复动作，省时省力。

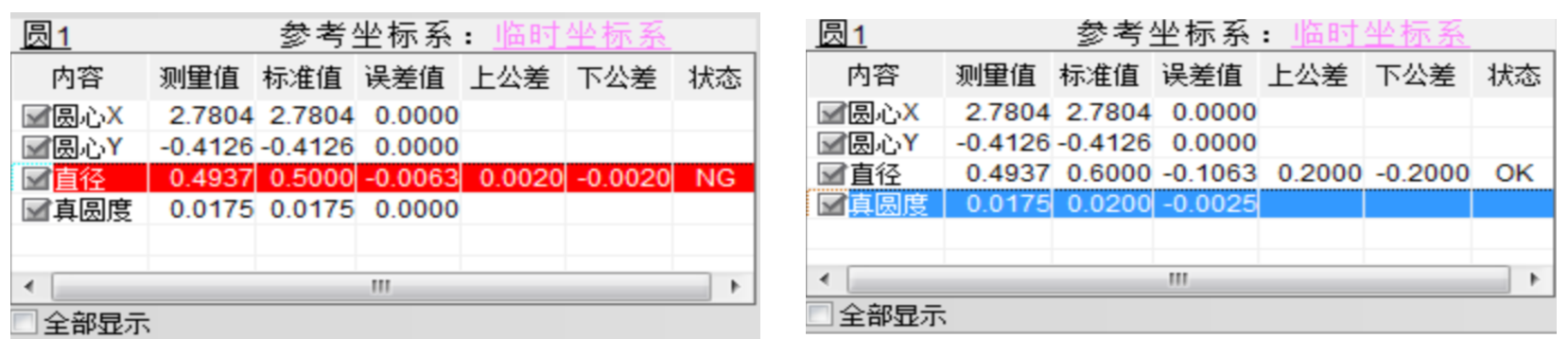

五、自动计算元素的形位公差

软件提供完整的公差设定和计算功能，可设定和计算形位公差如直线度，圆度，平面度、圆柱度，轮廓度、位置度、平行度、垂直度、同心度、圆跳动等。并自动判别公差是否OK或NG，并具备NG示警及提示功能。形象化的公差图表使用户获知具体超差位置，方便查找超差原因。

六、多样化的数据报表及图形数据导出功能

软件可将结果数据以多种报表格式导出，可将测量结果数据导出为EXCEL，WORD，TXT格式的报表，并支持EXCEL报表格式设置功能。

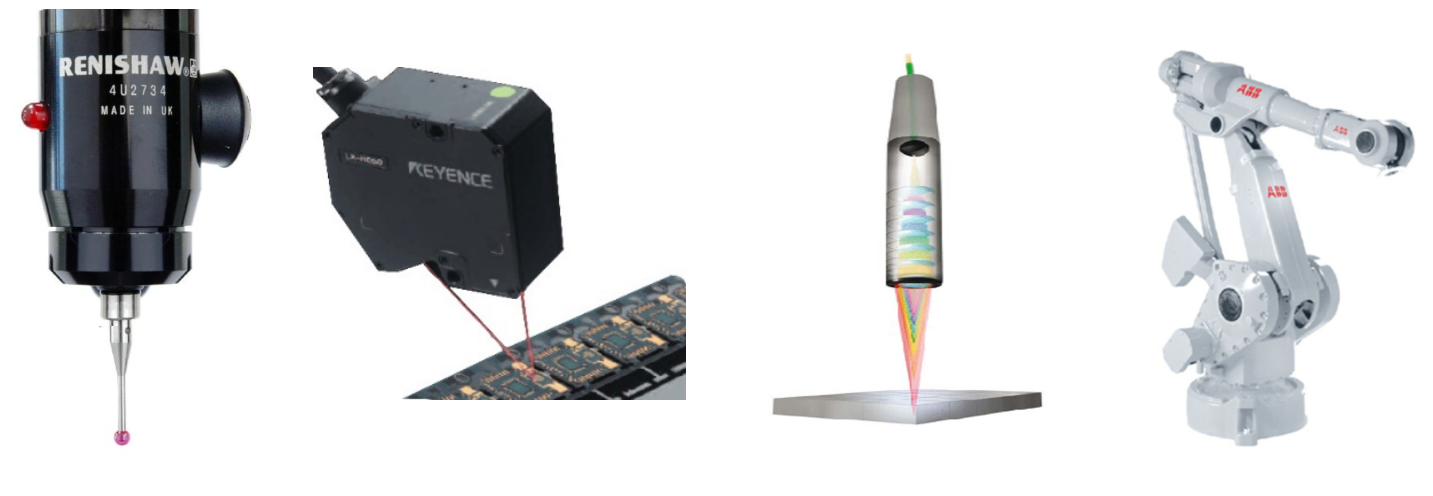

七、丰富开放的外设连接功能

软件支持连接测头、激光传感器、白光传感器、机械手等外接设备，并且能将这些设备整合在一起，更精确的测量工件的高度及３Ｄ尺寸。
